- Mã sản phẩm: MGAM50S8-1013-B-R-S-24
- Đường kính ngoài trục : Ø8mm
- Độ phân giải cho phép tối đa : 3000rpm
- Mô-men khởi động : Max. 70gf.cm(max. 0.0069N.m)
- Độ phân giải : Một vòng: 1024-division, Nhiều vòng: 8192-vòng
- Ngõ ra điều khiển : SSI(Giao diện nối tiếp đồng bộ)
- Nguồn cấp : 12-24VDC ±5%(sóng P-P: max. 5%)
- Loại kết nối : Loại cáp trục

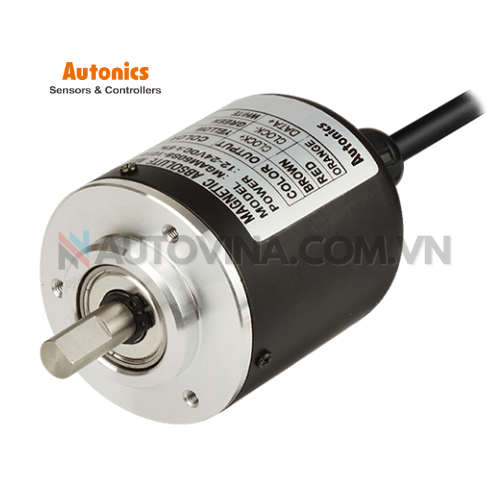

Bộ mã hóa vòng quay Autonics MGAM50S8-1013-B-R-S-24
- Mã sản phẩm: MGAM50S8-1013-B-R-S-24
- Đường kính ngoài trục : Ø8mm
- Độ phân giải cho phép tối đa : 3000rpm
- Mô-men khởi động : Max. 70gf.cm(max. 0.0069N.m)
- Độ phân giải : Một vòng: 1024-division, Nhiều vòng: 8192-vòng
- Ngõ ra điều khiển : SSI(Giao diện nối tiếp đồng bộ)
- Nguồn cấp : 12-24VDC ±5%(sóng P-P: max. 5%)
- Loại kết nối : Loại cáp trục
Liên hệ
[devvn_quickbuy](Đơn giá chưa bao gồm chi phí vận chuyển)
Bảng dữ liệu:
| Đường kính ngoài trục | Ø8mm |
|---|---|
| Độ phân giải cho phép tối đa | 3000rpm |
| Mô-men khởi động | Max. 70gf.cm(max. 0.0069N.m) |
| Độ phân giải | Một vòng: 1024-division, Nhiều vòng: 8192-vòng |
| Mã ngõ ra | Mã nhị phân |
| Hướng quay | CCW |
| Ngõ ra điều khiển | SSI(Giao diện nối tiếp đồng bộ) |
| Nguồn cấp | 12-24VDC  ±5%(sóng P-P: max. 5%) |
| Loại kết nối | Loại cáp trục |
| Thông số điện_Lỗi định vị_Ngõ ra | ± 1-bit (LSB: bit kém quan trọng nhất) |
| Môi trường_Nhiệt độ xung quanh | -10 đến 70℃, bảo quản: -25 đến 85℃ |
| Môi trường_Độ ẩm xung quanh | 35 đến 85%RH, bảo quản: 35 đến 90%RH |
| Phụ kiện | giá đỡ, khớp nối |
| Trọng lượng | Xấp xỉ 391g(Xấp xỉ 261g) |
※Hiệu chỉnh số vòng quay bằng cách so sánh dữ liệu một vòng trước / sau khi tắt nguồn mà không đếm số vòng khi tắt nguồn.
Được sử dụng với điều kiện không xảy ra tình trạng vòng quá định mức do không có dữ liệu đa vòng nếu có bất kỳ vòng quay nào trên ± 90 ° so với vị trí khi nguồn điện tắt.
※Khi bật / tắt thiết bị, có thể có lỗi ± 1-bit (LSB) tại vị trí hiện tại.
※Chức năng cảnh báo OVF bật khi đếm nhiều vòng nằm ngoài phạm vi đếm (0 đến 8191 vòng quay).
※Chức năng đếm nhiều vòng sẽ được thiết lập là「0 vòng quay」 khi đặt lại số lượt đếm.
※Đối với model kiểu song song, hãy đảm bảo rằng vòng quay đáp ứng tối đa phải thấp hơn hoặc bằng vòng quay cho phép tối đa khi lựa chọn độ phân giải.
[Vòng quay đáp ứng tối đa (rpm) = Tần số đáp ứng tối đa / Độ phân giải × 60 giây]
※Trọng lượng bao gồm bao bì. Trọng lượng trong ngoặc là trọng lượng thiết bị.
※Độ bền được đo ở điều kiện môi trường không đông hoặc ngưng tụ.
